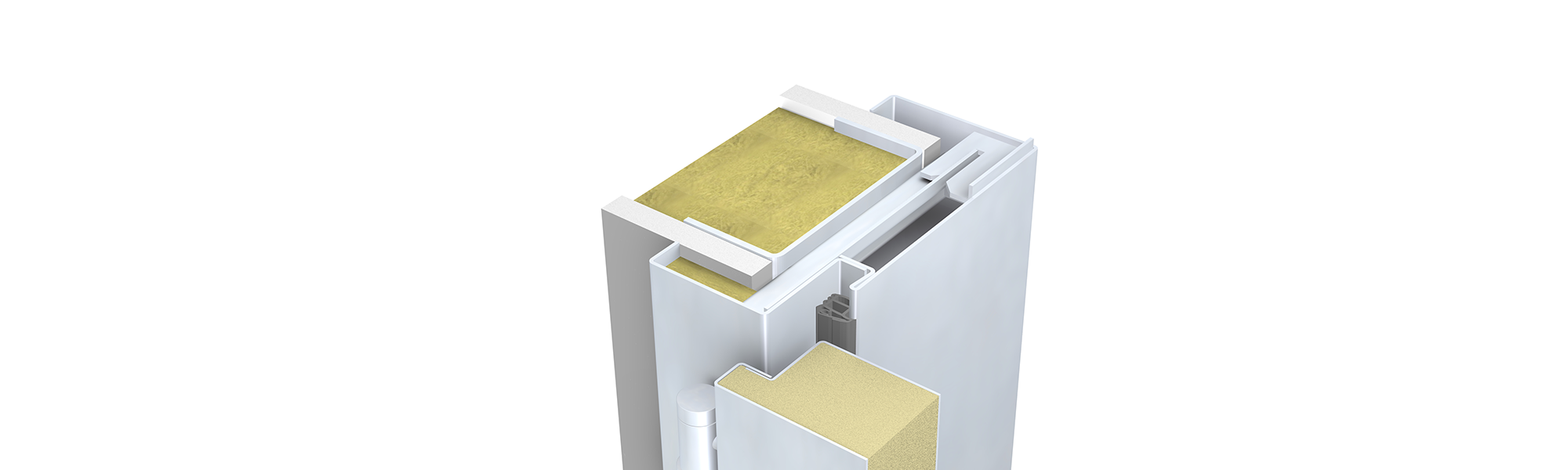

Profil 101_D

für 40 mm gefälzte Türen gemäß ÖNORM B 5330-1
Einbruchhemmung gemäß ÖNORM B 5330-8 (optional)
Ausführung für gehrichtungsbezogene DOMOFERM UNIVERSAL EI₂30-Feuerschutztürelemente
grundsätzliche Eignung für Feuerschutztürelemente
Variante als 2-flg. Ausführung
Variante als 1-flg. A-Zarge (optional)
Variante als Fensterzarge (optional)
Hinweis! Angabe der Gehrichtung bzw. Teilung erforderlich.
Hinweis! Befestigungsmaterial nicht im Lieferumfang enthalten-
Hinweis! Hinterfüllung lt.Vorgabe des Türblattherstellers.

Nennblechdicke 1,5 mm (optional 2,0 mm)
verzinkt und einbrenngrundiert ähnlich RAL 7035 (bis RAM 2260x2710 mm)
Edelstahl V2A (1,5 und 2,0 mm) und V4A ( 1,5 mm) (optional)
2 Anschweißmuffen (Feingewinde M 10x1)
Bandunterkonstruktion VX (optional)
Bandanzahl lt. ÖNORM (ab DLB 1001 mm und DLH 2101 mm mit zusätzlichem 3. Band ausgestattet, bei 2-flg. ab DLB 2001 mm)
3. Bandunterkonstruktion 350 mm unterhalb 1. Band
Schließöffnung für Drückerhöhe 1050 mm (ÖNORM-Form B)
Falzmaß 28/15 mm
Bodeneinstand 60 mm (0-220 mm auf Wunsch ohne Mehrpreis möglich), vorgerichtet für Alu-Anschlagschiene mit Dichtung und Alu-Trennschiene, vorgerichtet für Bodenanker
inklusive Zargendichtung C550 – lose mitgeliefert

Profilbreite:   100 - 360 mm
DL-Breite:     600 - 2200 mm
DL-Höhe:    1500 - 2800 mm
Baurichtmaß:
BRMB = DLB + 80 mm
BRMH = DLH + 40 mm
